HOME > 商品紹介 > 商品特長 > 構造
商品紹介
構造
ベタ基礎 鉄筋コンクリート造ベタ基礎 オール4寸構造用集成材 構造用接合金物 モノコック構造
物理的な耐久性に優れた住まいであるために。

設計から部材の選定、施工ルールに至るまで明確な基準を持つこと。そしてその基準が建築現場で守られているか、工程ごとに検査し構造品質の優れた住まいをお客様にお引渡しすること。まず家作りのエンジニアにこだわることが長く住む家のベースになります。ワンダーホームは6つの品質基準を守るパワーウッド構法でお客様の家を建てます。

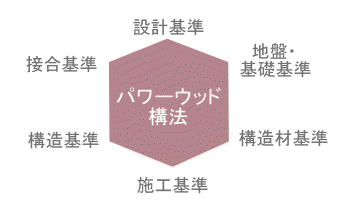

パワーウッド構法の6つの品質基準
パワーウッド構法の6つの品質基準
■設計基準 ・・・・・・・・・ 使用する構造材、接合方法、構造体、施工ルール、すべてにおいてワンダーホーム独自の設計基準をもっています。
■地盤・基礎基準 ・・・・ 家を建てる地盤が家を支える充分な地耐力があるかどうか、地盤の状態を建てる前に必ず確認(地盤調査)します。その上でその地盤にあった最適な基礎計画(※標準:ベタ基礎仕様)を設計いたします。
■構造材基準 ・・・・・・・ 家の構造がいつまでも設計どおりに保たれているか。構造材としてくるいが生じやすい無垢材ではなく、すべての構造材をオール4寸構造用集成材にすることで構造上の安定を実現しています。
■接合基準 ・・・・・・・・・ 地震の横揺れ、縦揺れに対して接合部が万一外れることがないように構造材と構造材をつなぎとめる接合ルール(オリジナルのテクノスター工法)を決めています。
■構造基準 ・・・・・・・・・ 気密性・断熱性に優れたスーパーウォールパネルで外壁面を一体化し、床には構造用合板を全面に敷きつめ構造をひとつの箱型一体構造(モノコック構造)とし、強度をさらに高めています。
■施工基準 ・・・・・・・・・ 設計どおりに施工されているか、気密測定による施工精度のチェック、自社検査第三者検査機関による施工品質検査を全棟で実施します。

PAGE TOP
鉄筋コンクリート造ベタ基礎
全棟地盤調査からはじめます。地盤に応じた最適な基礎計画づくり。

どんなに基礎(ベタ基礎)が頑強であっても、それを支える地盤が弱ければ、家が傾いたり倒壊する危険があります。
ワンダーホームでは、家を建てる前の地盤調査を徹底して実施します。
そして、調査結果に基づき、大切な住まいをしっかり支える最適な基礎計画をご提案いたします。さらに調査結果に基づきプランニングされた基礎計画で施工された建物に対しての保証(地盤生涯保証)もご用意いたしております。

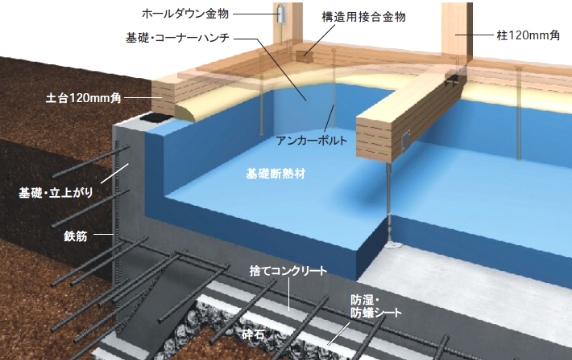

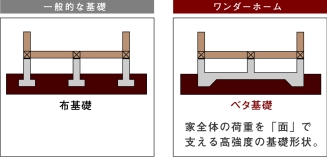

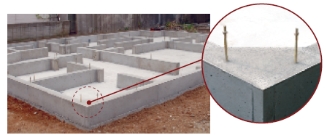

建物全体を支える大型の鉄筋コンクリート造ベタ基礎。

基礎の立上がり部の幅は160mm、高さ420mm以上。一般の基礎よりひと回り大きい「ベタ基礎」を標準仕様にしました。ひと回り大きい事で、構造強度の強化を図るとともに、内部鉄筋に対するコンクリートのかぶり厚さが大きくなり、コンクリートの中性化による鉄筋の腐食を抑え、経年劣化による強度低下を抑えています。家を基礎全体で支える「ベタ基礎」の安定力は抜群です。
■基礎のコーナー部を強化した コーナーハンチ。

外力が集中しやすい基礎のコーナー部をハンチ形状とすることで強化。外力をバランス良く分散させ、地盤に力を逃がす重要な役割を果たします。


PAGE TOP

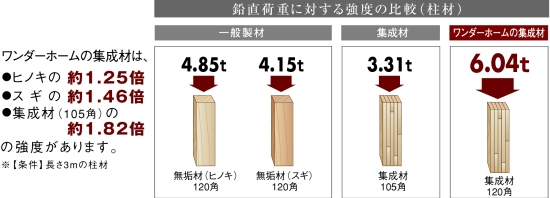

オール4寸構造用集成材
「木」本来の強さを最大限に高めた
オール4寸構造用集成材。

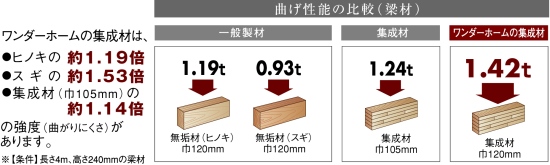

一般的に無垢材では、樹種によって強度を判断し分類しています。しかし強いといわれる檜でさえ、その強度にはバラツキがあります。また無垢材では乾燥状態・含水率によってくるいや反りが発生しやすく、本来長期耐用に適した構造材である木の良さが十分に発揮できません。ワンダーホームは建てた時に躯体が構造材のくるいや歪みで強度低下しない強い構造を実現するために、高い品質のJAS認定の構造用集成材を採用しています。


安定した品質「集成材の特徴」

ラミナ(板材)を積層接着するので、大きな節や割れなどの欠点を除去・分散でき、安定した品質を確保できる。
ラミナ(板材)の段階で乾燥させるので含水率を管理しやすく、経年変化による反りや狂いが生じにくい。
温かさや見た目の優しさ、長期耐用に優れた木の特性を発揮できる。

指定したプレカット工場で徹底した品質管理

精度の高い接合方式によって、強い躯体を実現するために、構造材の加工品質も工場生産で高いレベルに保たれています。また、工場における構造材100%プレカットによって、建築現場で廃出される建築廃材をゼロに近づけ、資材のムダやロスをなくすなど、資材の有効活用を図る環境に配慮した家づくりを実践。工期短縮などコストダウンも実現しています。

PAGE TOP
構造用接合金物
木造軸組工法の接合部を強化した

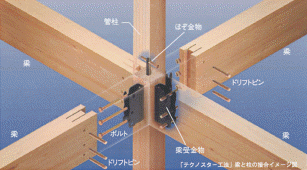

 ワンダーホームオリジナルのテクノスター工法
   接合強度の要=”テクノスター金物”。


※テクノスター金物は、 トステムとワンダーホームが協働開発した『オリジナル金物』です。
テクノスター工法とは在来木造軸組工法の一種で、接合金物により構造材継手・仕口を構成する工法です。日本古来からの伝統的な住宅建築方法である在来木造軸組工法の特長を活かしながら、接合強度の強化、品質の安定化を計り、地震や台風などに、より強い住宅を実現します。

PAGE TOP
■特長1 サビに強い。

最新の技術が盛り込まれた強度の高い「テクノスター金物」を採用することで、接合部分強度を高め、より安心できる構造躯体を実現します。金物自体も耐蝕性の高い塗膜処理をし、防錆性にすぐれ強度を長く保ちます。

  耐用年数は110年以上。

住宅の構造体は点検・補修が難しい箇所のため、メンテナンスフリーの耐久性の高い部材が求められます。「テクノスター金物」は、住宅の耐久性能に相応しい耐久性能を持っています。


PAGE TOP
■特長2 木の持つ丈夫さを引き出す。

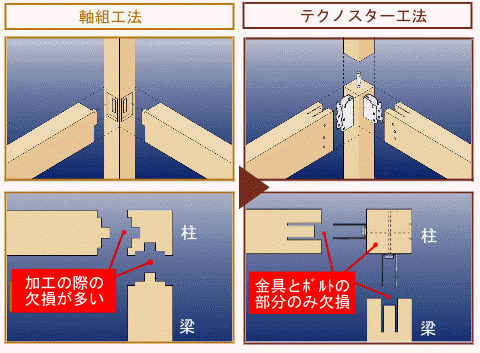

木材の接合部を複雑な形状に加工せず、最小限のカットで「テクノスター金物」を取りつけることにより、切欠きによる欠損部分が少なく、木材のもつ本来の強さが発揮されます。

PAGE TOP

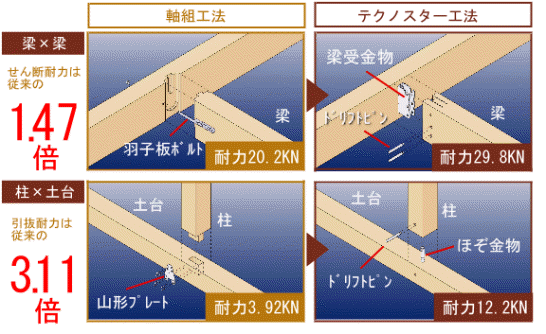

 ■特長3 接合部が強い。
テクノスター金物」の使用による接合部の強化により、地震や台風などで加わる外力に対して更なる強度を発揮。より高い住まいの「安全」と「安心」を提供します。

PAGE TOP
■特長4 施工精度を高める。
柱や梁などの家の構造を支える木材の大部分は、予め工場でミリ単位の精度で加工します。これまでのように現場での職人による手作業と違い、プレカットされた材料を使用するので精度のバラつきやミスがなく、現場での施工の精度を高めます。


PAGE TOP

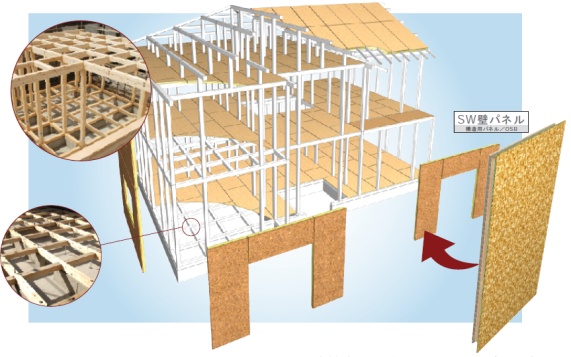

モノコック構造

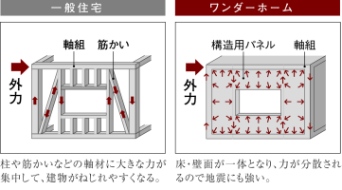

大地震に負けない強さを求めたモノコック構造。


オール4寸の構造用集成材、テクノスター工法。ワンダーホームは高い品質の構造材を、徹底して強化した接合方法でつなぎ堅牢な躯体の基本を作ります。その躯体の床・壁面をSW壁パネル等の面材で被い構造を一体化させたモノコック構造とすることで、地震や台風に強い構造躯体としています。

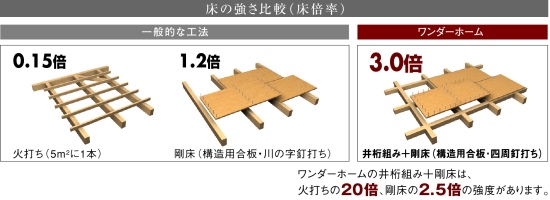

「床」 井桁組み+剛床

1階、2階の床組みの特徴は、1メートルピッチ以内に格子上に横架材を入れた構造(井桁組み)。これによって床構造はより堅牢な強度を実現しています。さらにその床の上に28mmの構造用合板を敷き詰め床全体を一体化(剛床)。床の強さをあらわす床倍率は3.0倍を確保。地震の横揺れを床全体で吸収するバランスのよい構造を実現しました。

「壁」 国土交通大臣認定 木造最高壁倍率5倍のSW壁パネルを採用

ワンダーホームの家は、建築基準法で木造最高の「壁倍率5倍」を取得したSW壁パネルを採用。
地震に強い住まいを実現します。
※実際のプランでは壁強度を考慮して壁倍率5倍と2.5倍のパネルをバランスよく配置します。

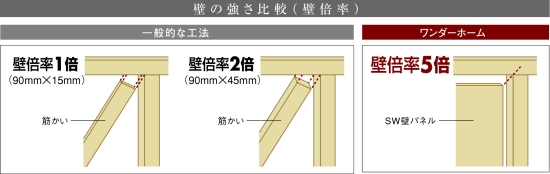

■壁倍率

地震の横揺れに対する強度。数値が大きいほど強い壁を表します。
(壁倍率1倍は、軸組工法の柱間に90×15mmの木材を筋かいとして入れた場合の強度)

「設計」 構造チェック結果報告書を作成

ワンダーホームでは、実施設計完了後、自社チェックだけでなく外部機関である構造材のプレカット受注センターにおいて、耐震強度などを確認する構造チェックを実施。
一邸一邸の構造の安全性を確かめ、構造チェック結果報告書を作成しています。


PAGE TOP
